逻辑结构设计与转换规则

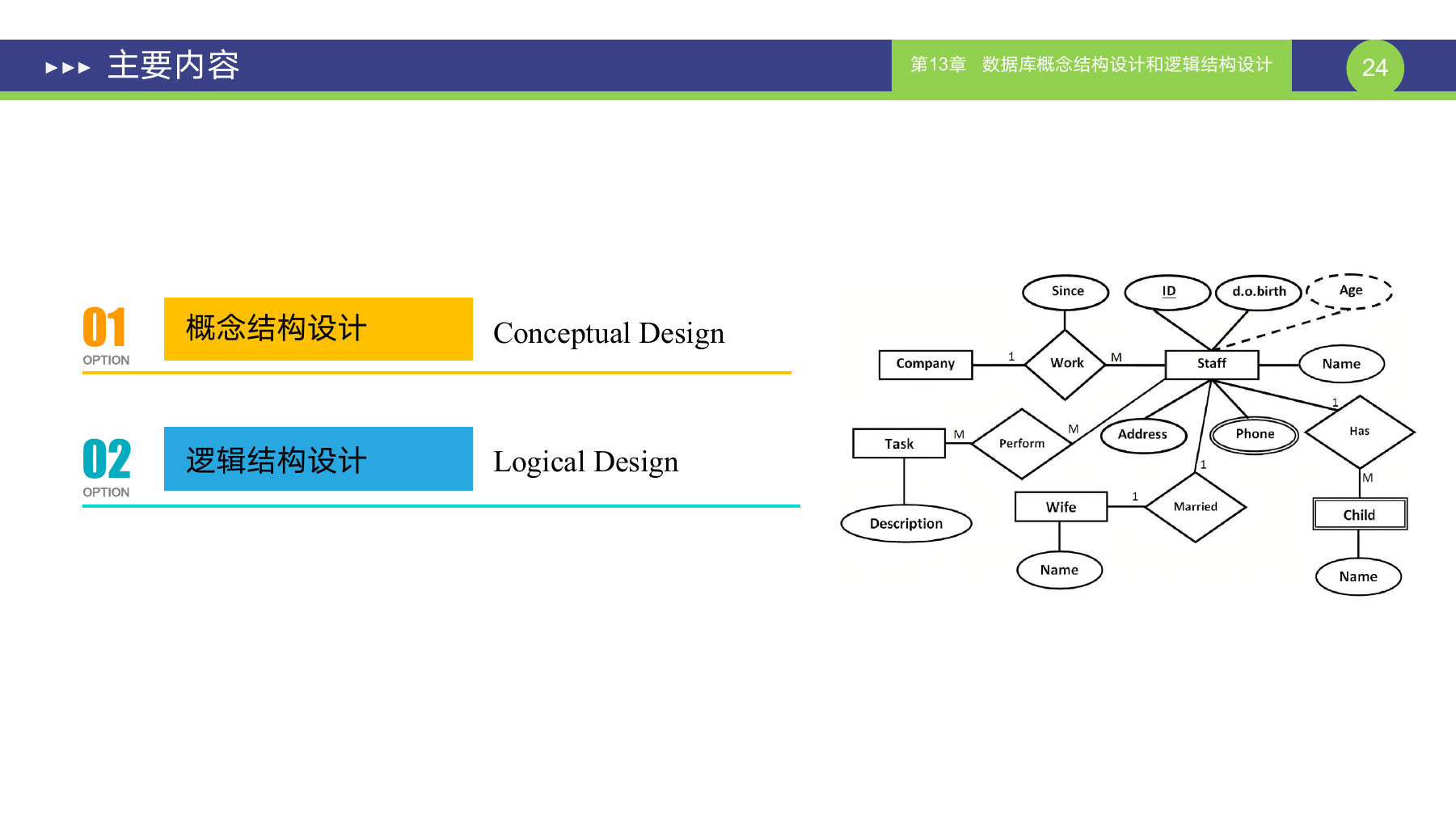

图画完了，接下来一条条翻成能写 CREATE TABLE 的样子。

重　点

翻译有固定规则，会背规则这一步就是机械劳动。

知道更多

同一张图换成别的数据模型，翻出来就不是关系模式了。

想一想

这一步之后还差什么才能真的建表？

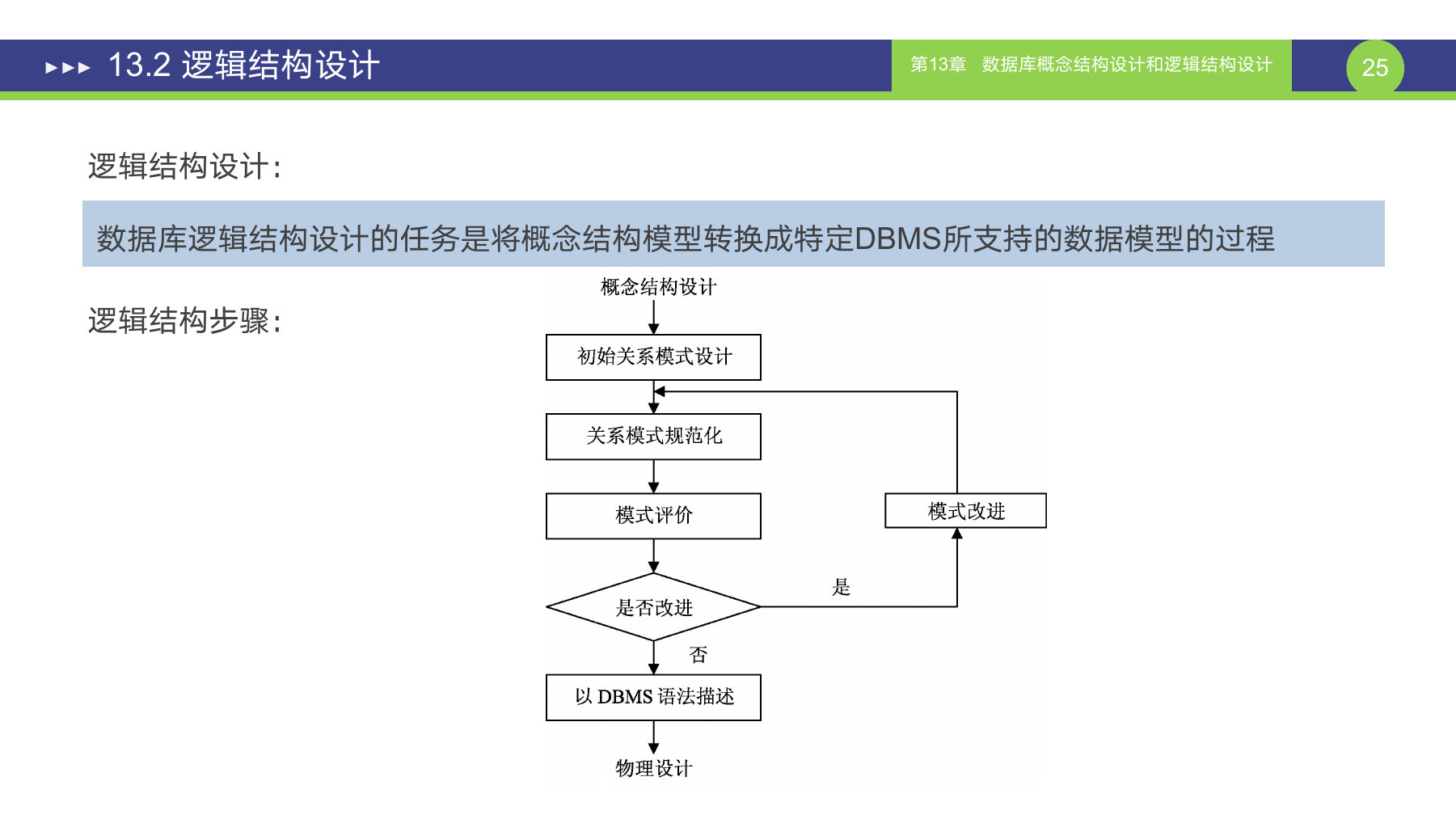

把概念模型转成某个具体数据库支持的数据模型。

重　点

我们用的是关系数据库，所以目标就是一组关系模式。

关键术语记住这个名字

逻辑结构设计logical design

把 E-R 图转成关系模式的过程

知道更多

如果目标是别的模型，转换规则就不是这三条了。

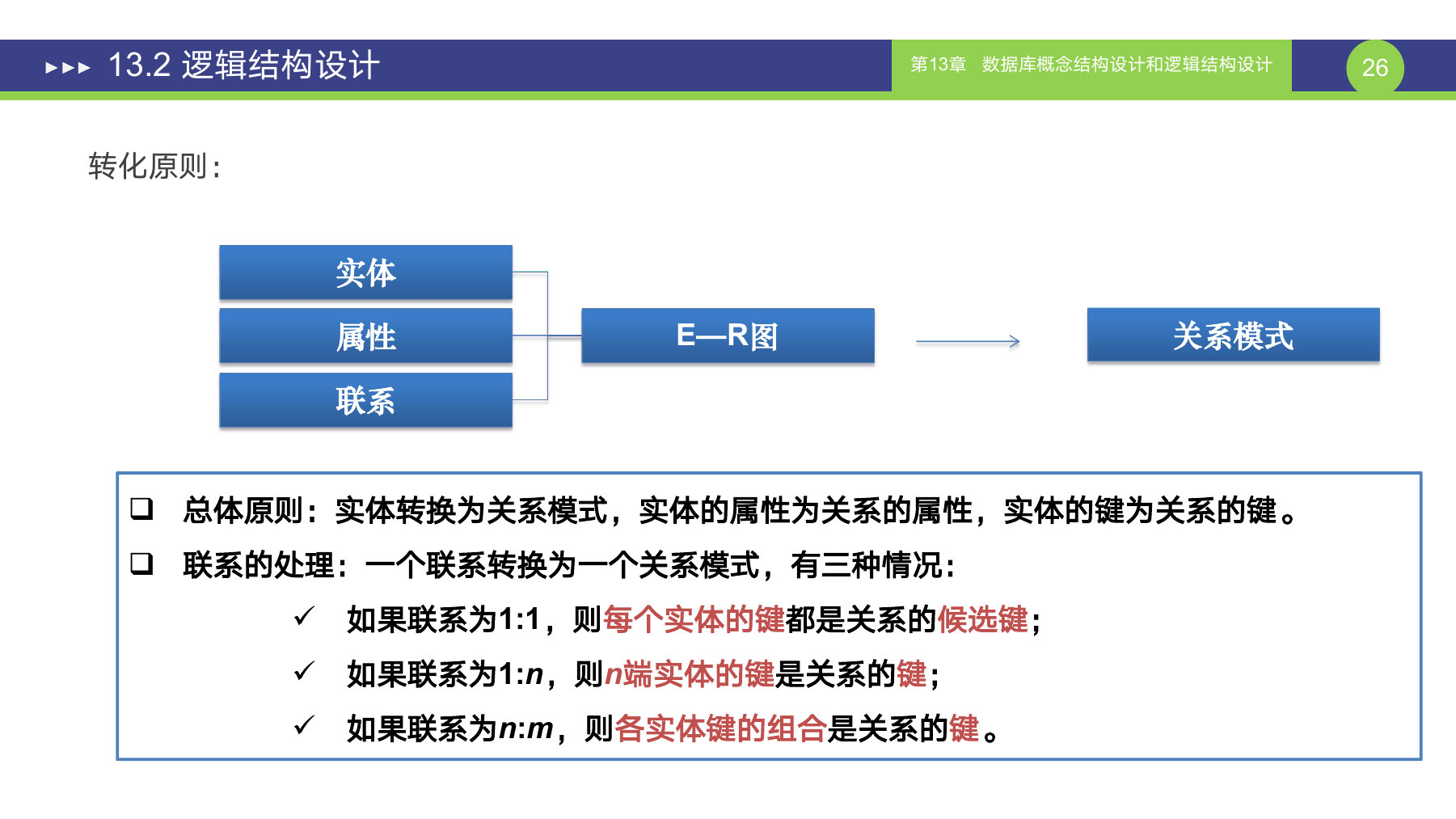

1:1 两边的键都是候选键，1:n 用 n 端的键，m:n 用两个键的组合。

试一试三种联系并排看

哪种联系 1:1 1:n m:n

E-R 图上是这样

转出来是这样

关系模式	主码	几张表

重　点

实体转表没有例外，属性照搬，键做主码。难的全在联系上。

上机做

上机一第 7 题　1:1 差一个唯一

记牢它背下来

1. 1:1 加唯一
2. 1:n 放 n 端
3. m:n 单独建

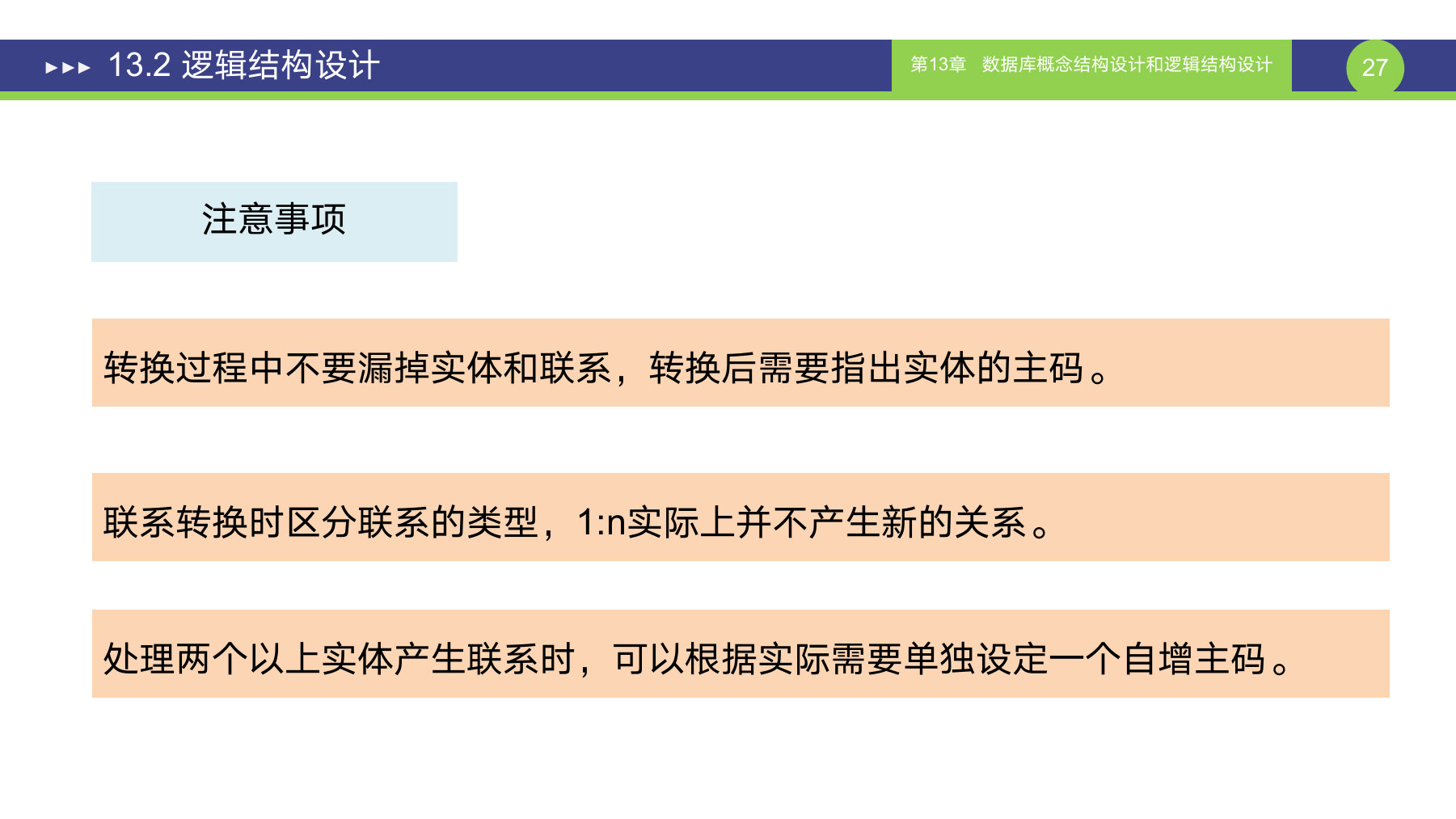

实体别漏、联系别漏、主码要标出来、1:n 其实不产生新表。

重　点

1:n 那句话说的是最终结果，中间先转成模式再合并也一样。

知道更多

三个以上实体的联系，键组合起来太长时可以另设一个自增主码。

想一想

先转再合并，跟一步到位差在哪？

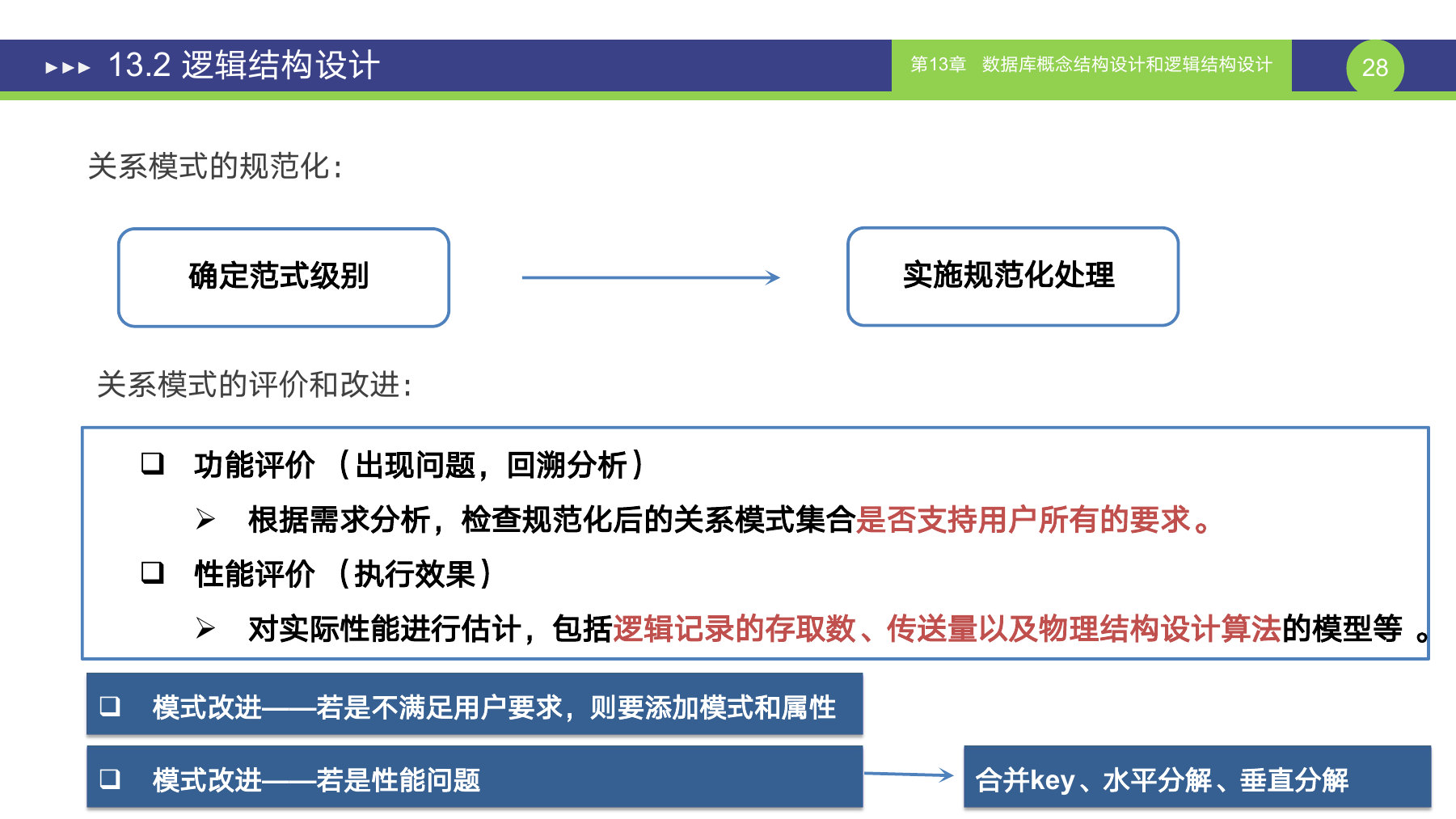

转出来还要验范式，还要看功能够不够、性能行不行。

重　点

功能评价对着需求逐条查，性能评价看存取次数和传送量。

分清楚两种改法

发现什么	怎么改
功能不够	加模式加属性
性能不行	合并或者分解

想一想

为什么规范化之后还可能要合并？

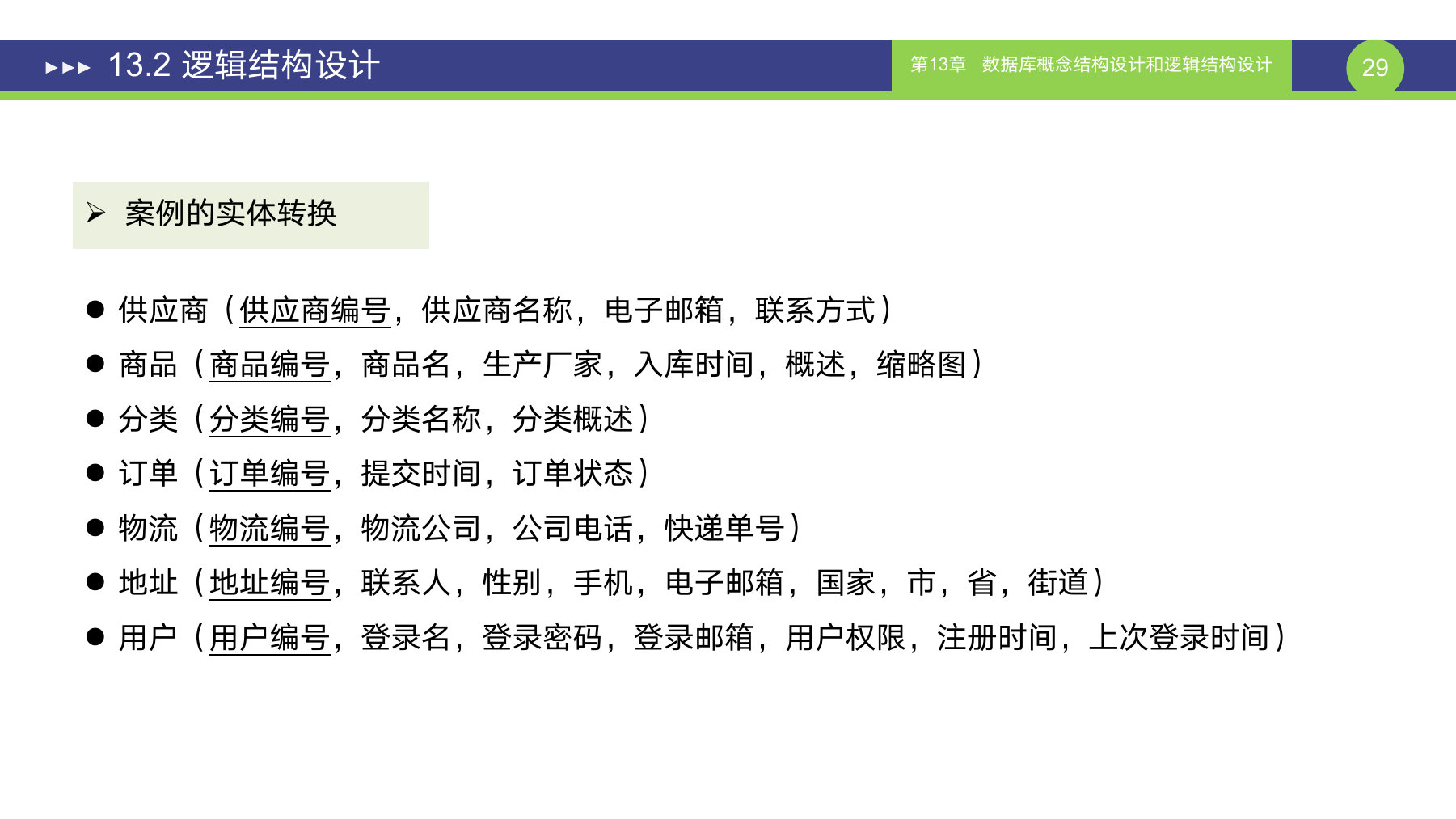

七个实体七个关系模式，属性照抄，键做主码。

重　点

这一步没有判断，抄就完了，抄的时候顺手把主码标出来。

知道更多更正

图上写密码邮箱，这一页写登录邮箱，指的是同一个属性。

想一想

地址表里的电子邮箱，跟用户表里的是一回事吗？

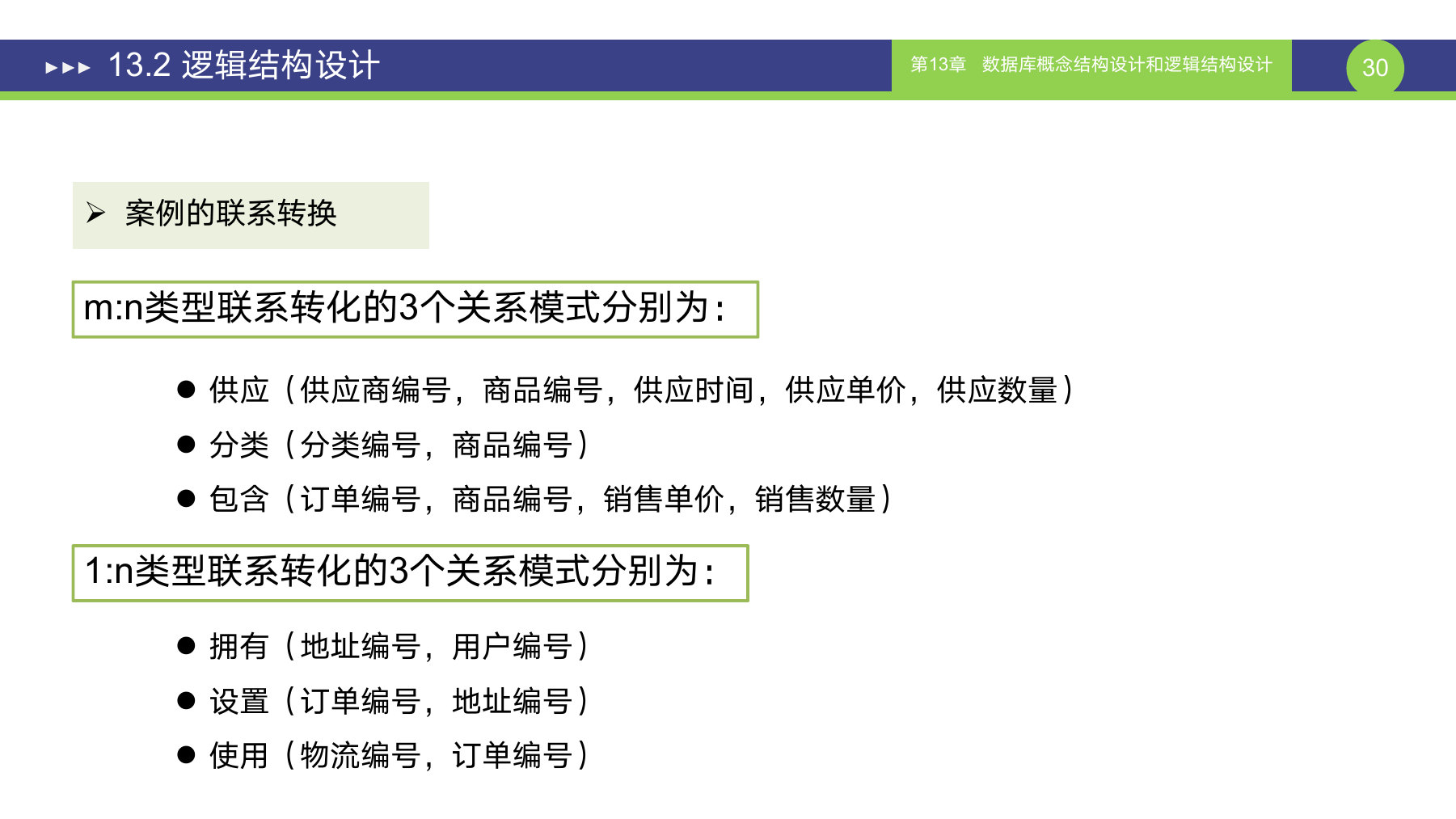

多对多的三张各自成表，一对多的三张先按规矩也转出来。

试一试十三张怎么变十张

走到哪一步 照规矩全转出来 合并主码相同的 数据量大的再切

关系模式	来自

重　点

供应的三个属性跟着进供应表，属于那张只有两列。

知道更多更正

第二个模式跟分类实体重名，图上这个联系叫属于。

上机做

上机三第 4 题　三张一对多的表

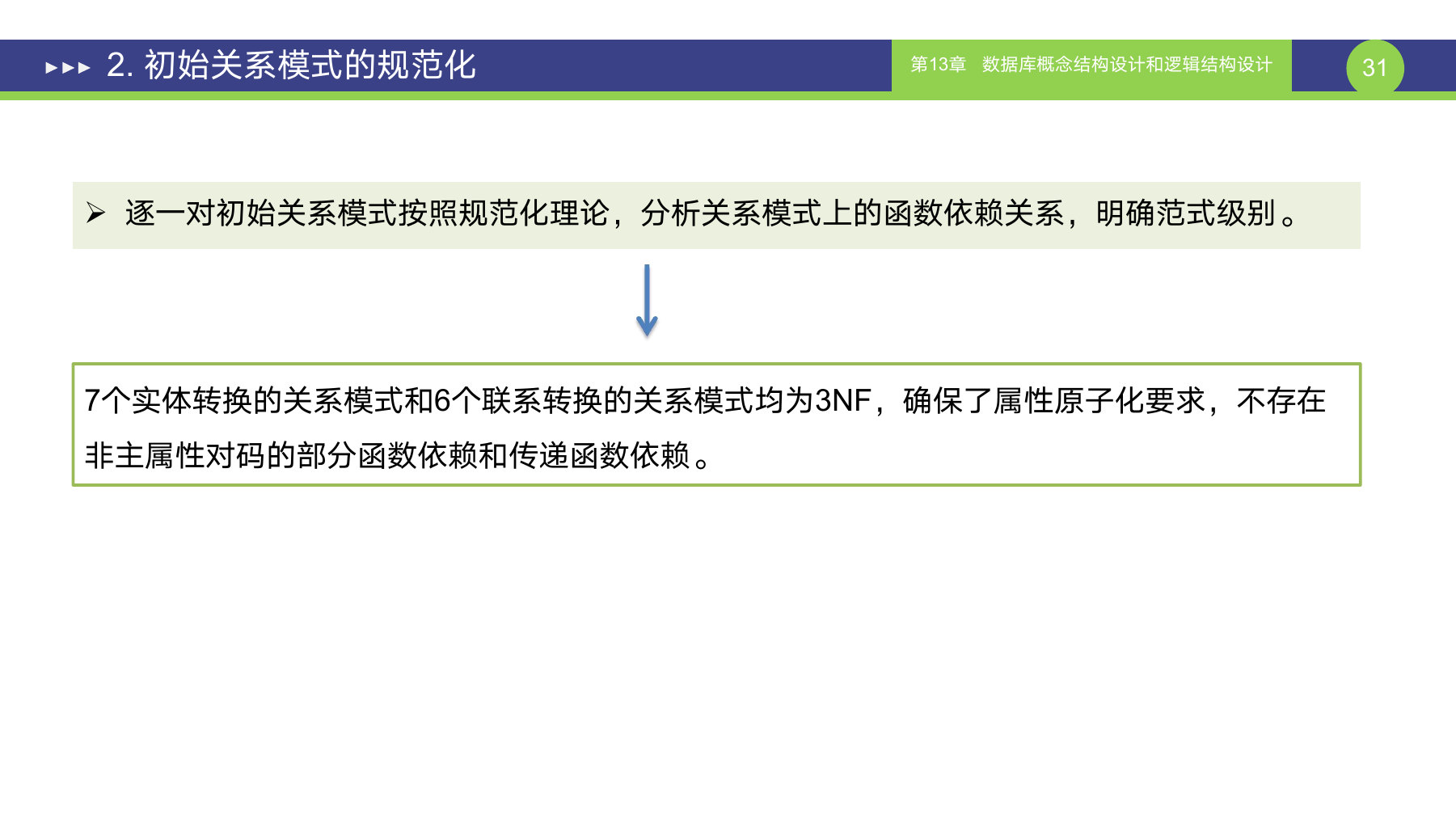

七加六等于十三，每一个都到了 3NF。

重　点

图画得好，转出来天生就是 3NF，因为一个模式只讲一件事。

练一练

为什么 E-R 图转出来的模式一般直接是 3NF？

1. AMySQL 会自动处理
2. B一个实体一件事、一个联系一件事，非主属性都直接依赖码
3. C属性个数少
4. D加了外码约束

看答案

答案　B

部分依赖和传递依赖都来自一张表混装几件事，图上早就分开了，自然没有。

想一想

那还有必要再验一遍吗？
