第 13 章 · 第二节 · 课件第 8 页
概念结构设计的过程
先画局部 E-R 图，再集成为全局 E-R 图，交给逻辑结构设计。
重 点
先各画各的局部图再合并，而不是一开始就画一张大图。
想一想
为什么不一次把整个系统的 E-R 图画完？
第 13 章 数据库概念结构设计和逻辑结构设计 · 第二节
概念结构设计的过程

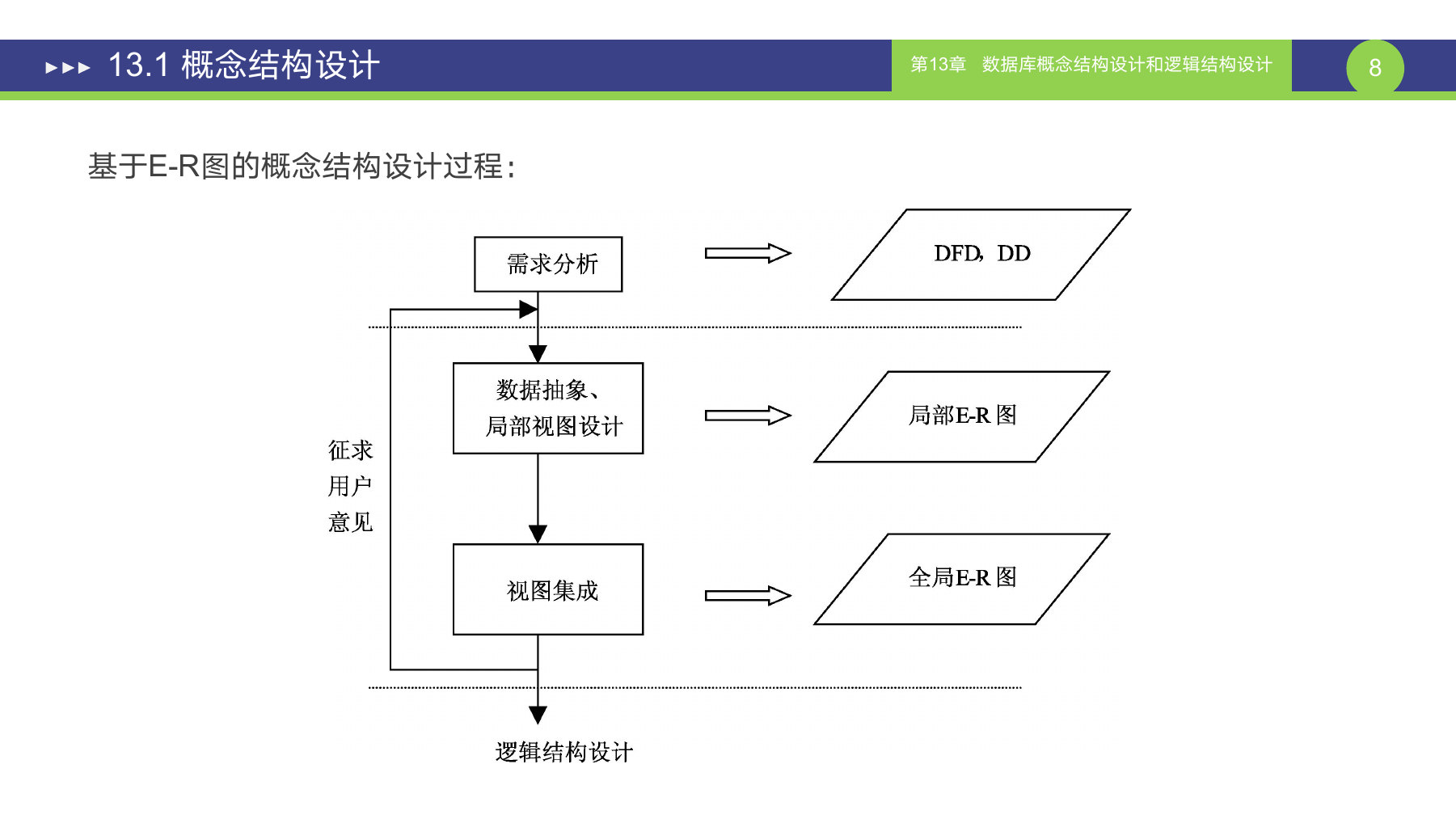

从需求分析到全局 E-R 图：划分局部视图、画局部 E-R 图、视图集成
本 节 知 识 点
第 13 章 · 第二节 · 课件第 9、10 页合并重做
局部 E-R 图
按部门、角色或业务划分，有描述信息的是实体，没有的是属性。
局部 E-R 图

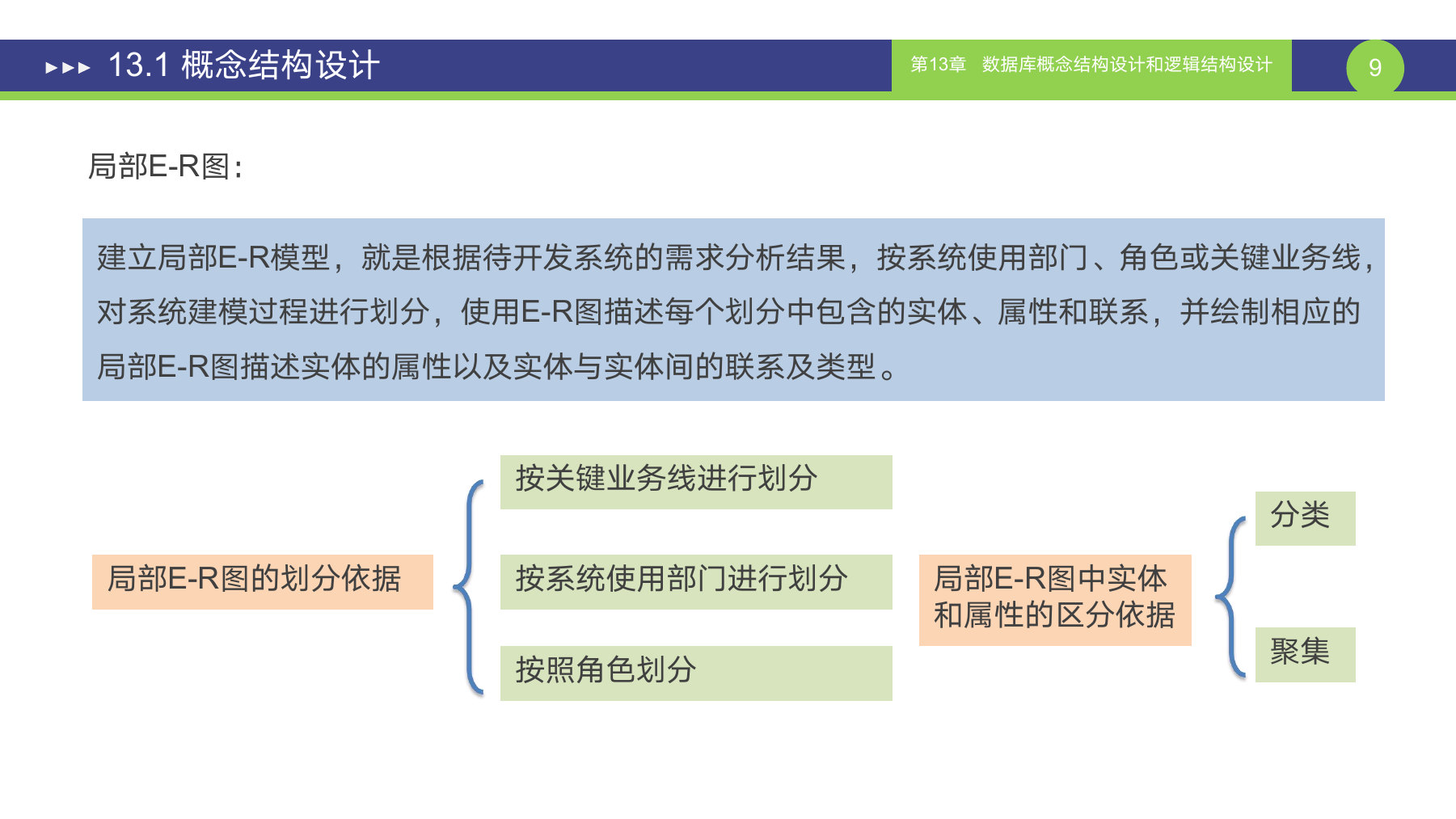

按系统的使用部门、使用角色或关键业务，把系统分成几个部分，每一部分画一张局部 E-R 图，描述其中的实体、属性和联系。
划分的依据
| 按什么划分 | 例子 |
|---|---|
| 关键业务 | 采购业务、销售业务 |
| 使用部门 | 采购部、销售部 |
| 使用角色 | 顾客、管理员 |
- 本章案例按使用部门划分，采购部和销售部各画一张
实体还是属性
- 实体有描述信息，属性没有：属性不能再有自己的属性
- 属性不能与其他实体发生联系，联系只发生在实体之间

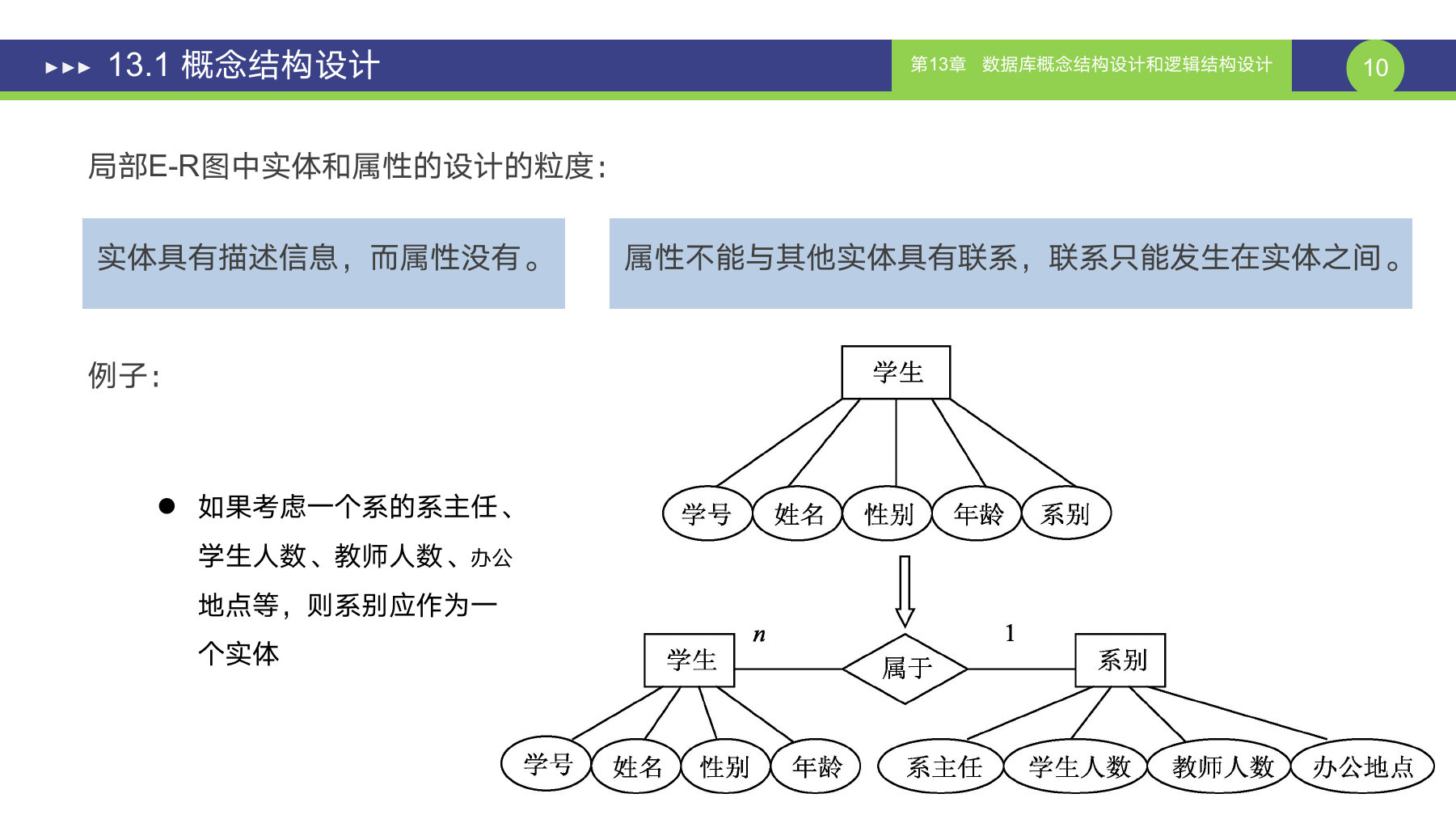

- 例：只记系名时，系别是学生的属性。还要记系主任、学生人数、办公地点时，系别就应当是一个实体
第 13 章 · 第二节 · 课件第 11、12 页合并重做
视图集成
合并局部图，消除三种冲突和冗余，得到全局 E-R 图。
视图集成：把局部 E-R 图合成全局 E-R 图

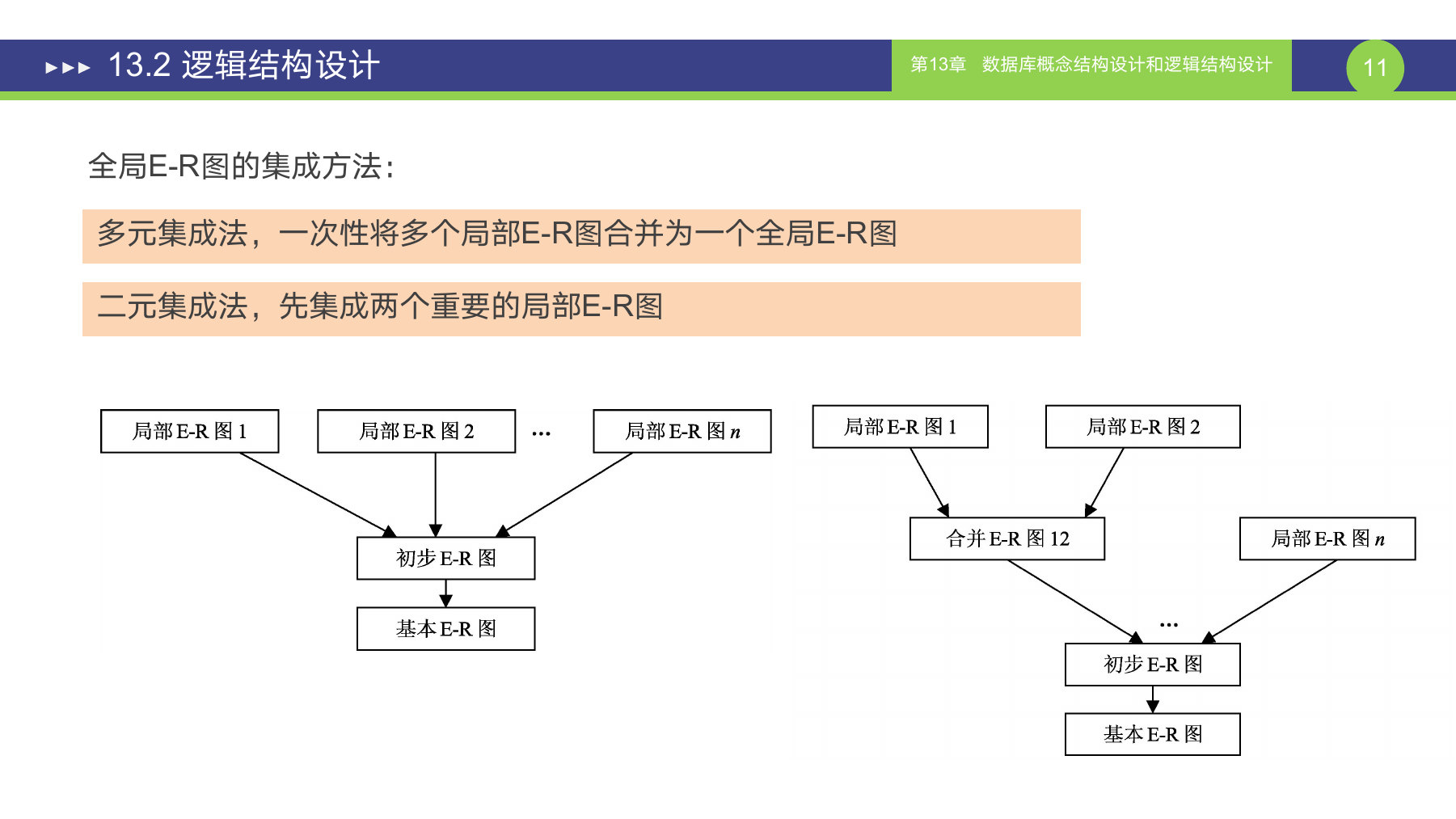

两种集成方法
| 方法 | 做法 |
|---|---|
| 多元集成法 | 一次把多张局部图合成一张 |
| 二元集成法 | 先合两张，再把结果与下一张合，逐步进行 |

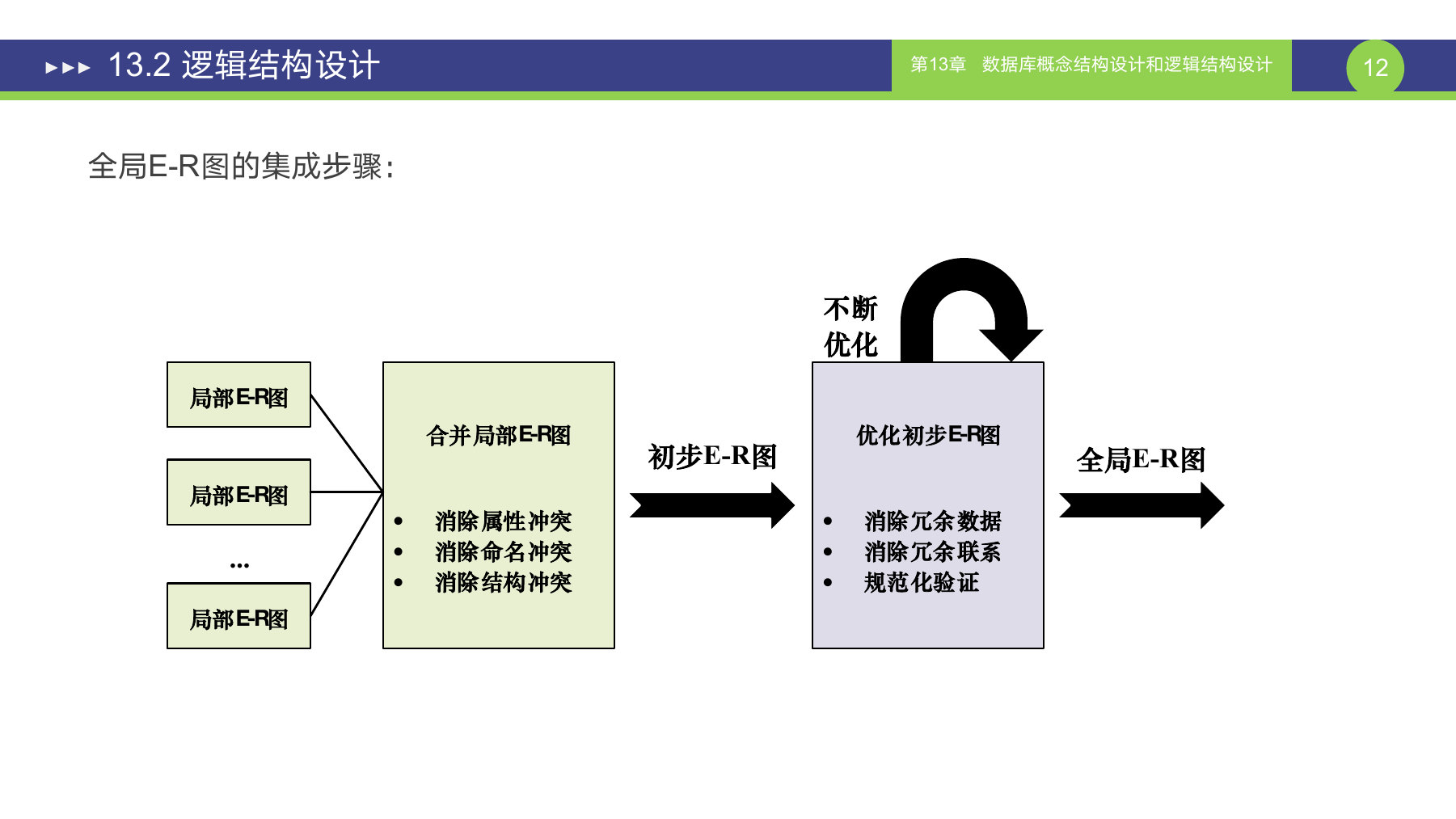

集成的步骤
- 合并局部图，得到初步 E-R 图
- 消除冲突
- 消除冗余的数据和联系
- 规范化验证，得到全局 E-R 图
| 冲突 | 表现 | 解决 |
|---|---|---|
| 属性冲突 | 同一属性的类型、取值范围或单位不同 | 统一类型和单位 |
| 命名冲突 | 异名同义，或同名异义 | 统一命名 |
| 结构冲突 | 同一实体在两张图中的属性组成不同，或同一对象一处是实体、一处是属性 | 属性取并集，统一抽象 |
分清楚
| 冲突 | 解决 |
|---|---|
| 属性冲突 | 统一类型和单位 |
| 命名冲突 | 统一命名 |
| 结构冲突 | 属性取并集 |
